CCTV 모니터 무엇이 다른가?

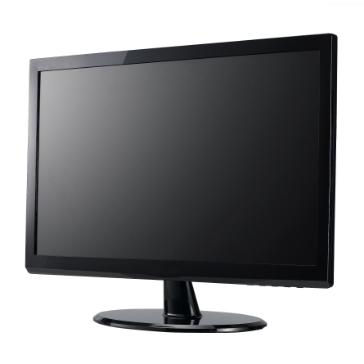

CCTV 카메라가 촬영한 영상을 보려면 모니터가 있어야겠지요. 그런데 CCTV 전용 모니터와 일반 모니터와의 차이점은 무엇일까요?
일반 모니터와 달리 영상 입출력 단자(BNC)가 별도로 있다는 점입니다. 이는 아날로그 방식(SD급)의 CCTV 카메라를 직접 연결해서 화면을 볼 수 있다는 걸 의미합니다. 다만 최근 Full-HD급 이상의 아날로그 CCTV카메라는 직접 연결하여 볼 수 없는 제품이 아직 없는 거 같아요. 그리고 CCTV 모니터라 해도 모든 제품에 영상 입출력 단자가 있는 건 아님으로 구매 시 확인이 필요합니다.

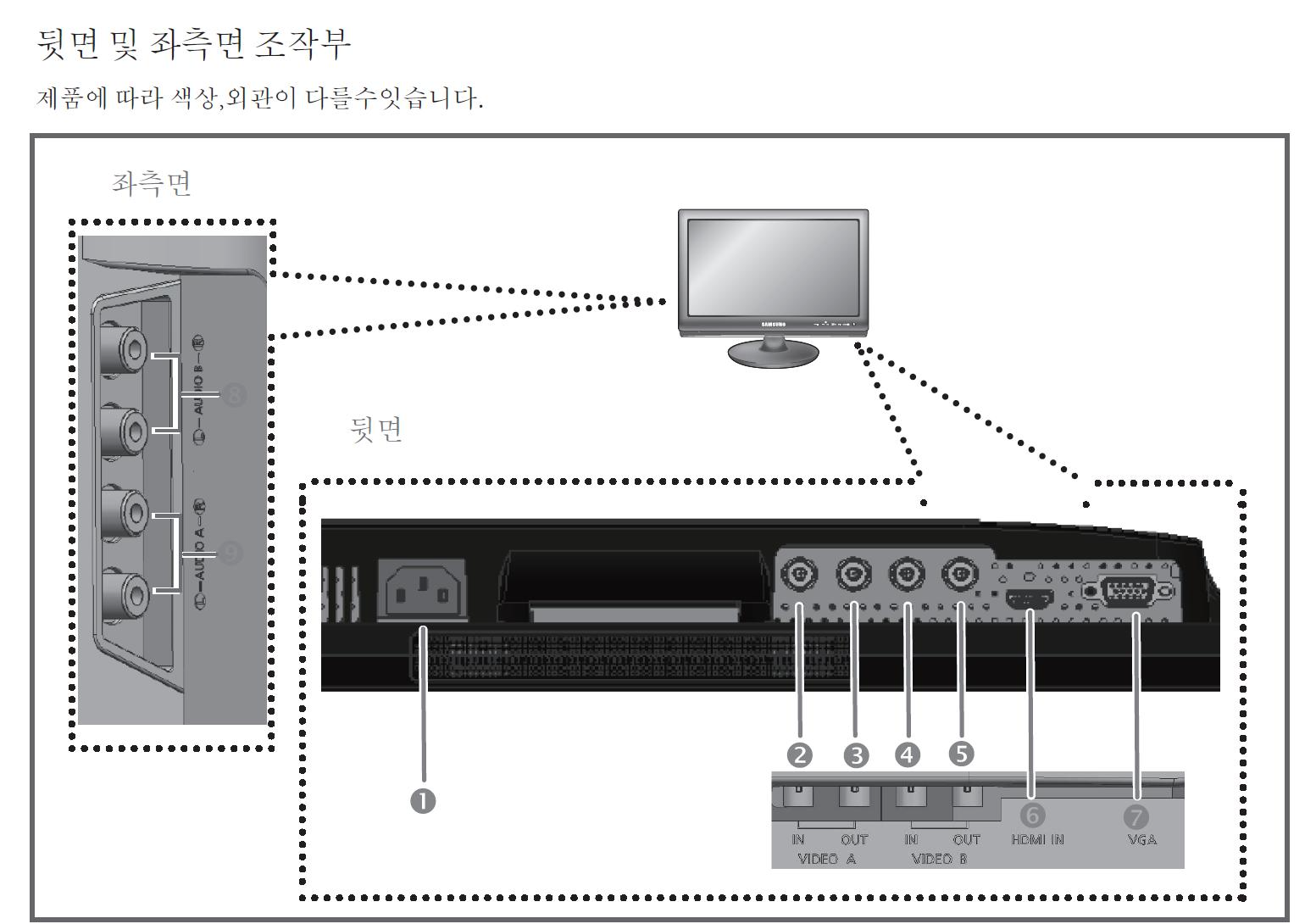

BNC 단자
고해상도를 지원하기 위해 사용되는 단자입니다. 주로 아날로그로 된 신호와 고속 데이터 전송에 사용되며 CCTV, 방송용으로 사용되다가 디지털 방식의 발달로 점차 생산이 줄어들고 있습니다. 주 입력 단자와 별도로 사용되기 때문에 컴퓨터를 켜지 않아도 모니터를 통해 외부 기기를 사용할 수 있습니다.
CCTV 카메라 모니터 연결방법
일반적으로 CCTV카메라 영상을 보려면 아래와 같이 크게 두 가지 방법으로 연결하게 됩니다.
방식 1) CCTV카메라와 모니터를 직접 연결하는 경우
방식 2) CCTV카메라를 녹화기에 연결한 후 녹화기와 모니터를 연결하는 경우
방식 1은 녹화가 필요없는 경우이며 방식 2는 영상 모니터링 및 녹화를 동시에 하는 경우입니다. 방식 2의 녹화기를 이용하면 무척 간단한 반면 방식 1의 경우는 연결방법이 카메라의 해상도(SD급/HD급)에 따라 나뉩니다. 아래 연결방법을 적어둡니다.
아날로그 카메라와 모니터 직접 연결
- SD급(100만화소 미만) 카메라 연결

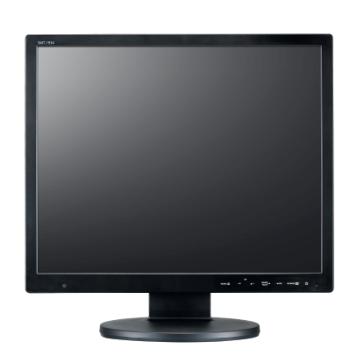

CCTV 전용 모니터 중 영상 입출력 단자(BNC)가 있는 제품을 구매해서 바로 연결하면 모니터링할 수 있습니다.
- Full-HD급(100만화소 이상) 카메라 연결

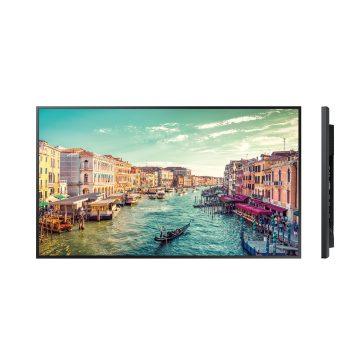

현재 출시된 22인치 이하 BNC단자가 있는 CCTV 전용 모니터는 Full-HD급 영상을 지원하지 않습니다. 또한 그 보다 큰 대형
모니터는 BNC단자가 있는 제품이 아예 없어요. 따라서 직접 연결은 현재로선 불가능해 보이며 중간에 신호를 변환해주는 컨버터
등을 사용해야 할 것으로 보입니다.
1) 멀티 포맷 컨버터
다양한 HD 아날로그 신호를 입력받아(AHD 4M, TVI 5M, CVI 4M) HDMI OUT 및 CVBS로 동시 출력 가능한 멀티 포맷 컨버터
를 사용합니다. 단, 영상 저장 기능은 없어요.

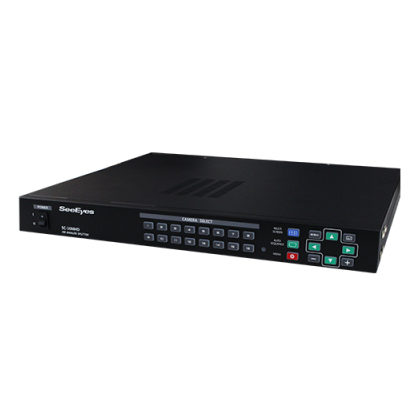

2) 고해상도 화면분할기
고해상도 분할기는 기존 분할기와 달리 화질 저하 없이 Full HD급 HD Analog 카메라 영상신호를 입력받아 다양한 분할형태로
분할하거나, 자동 순차 전환하여 Full HD(1920x1080)급 모니터 화면상에 선명하게 출력합니다. 여러 대의 카메라를 사용할
경 우에 적합합니다.
3) 아날로그 HD 녹화기
위에서 언급한 방식 2로 녹화기의 사용하되 녹화는 필요치 않으므로 하드디스크를 제외한 제품을 설치하여 사용합니다.
일반 모니터 어떤 걸 사용해야 하나
녹화기에 CCTV 카메라를 연결하여 사용하는 경우는 BNC단자가 없는 모니터를 사용해도 무방함으로 컴퓨터에 사용되는 일반 모니터(LED모니터)를 사용해도 됩니다. 여기서 주의할 점은 녹화기의 경우 해상도 출력이라는 게 있습니다. 요즘 제품은 Full-HD에서 4K(UHD)까지 출력이 지원되는데 일반모니터 구입 시 이 규격에 맞는 제품을 선택해야 한다는 점입니다.
참고로 Full-HD까지 지원되는 녹화기에 4K(UHD) 모니터를 연결하면 어떻게 될까요? 녹화기 출력 해상도가 떨어져니 화면이 또렷하게 보이질 않게 됩니다. 부득이하게 모니터 화질 설정을 Full-HD급으로 낮추어 사용해야겠죠. 무조건 오버 스택이 좋은 것 아닙니다.
해상도에 대해서는 아래 글을 참조해주세요.
2022.01.23 - [기술상식] - CCTV카메라 무엇이 고화질인가? 해상도에 알아보자
