CCTV 카메라 종류
CCTV 카메라를 판매하는 웹사이트에 접속해서 보면 약간의 차이는 있지만 일단 크게 아날로그 카메라와 네트워크 카메라를 분류한 후 모양이나 기능에 따라 돔 카메라, 박스 카메라, 적외선 카메라, PTZ 카메라, 소형 카메라 등으로 중분류합니다. 오늘은 범용적으로 많이 사용되고 있는 CCTV 카메라의 종류에 대해 알아보도록 하겠습니다.
분류 기준은 카메라의 특징을 판단하여 나누는 경우가 많은데 주로 편의상 제조사나 판매자의 기준에 따릅니다. 기술의 발전에 따라 새로운 형태의 신제품이 출시되는 경우 분류는 새롭게 바뀌는 계기가 됩니다.
카메라 분류 기준
아래 몇가지 기준을 가지고 카메라를 분류해보았습니다. 통상적으로 판매되는 CCTV 카메라는 아래의 용어 들어 혼용되다 보니 처음 접하는 분들에게는 혼란을 줄 수 있습니다. 중요한 것은 외형뿐만 아니라 성능이니 규격서를 꼼꼼히 살펴봐야 한다는 점인데 이 포스팅을 하는 이유이기도 합니다. 지금은 개념만 이해하시면 될 듯합니다.
- 영상전송방식에 따른 분류 : 아날로그 카메라, 네트워크 카메라
- 모양에 따른 분류 : 돔 카메라, 박스 카메라, 불릿(bullet) 카메라, 미니카메라
- 적외선 유무에 따른 분류 : 일반 카메라, 적외선 카메라(IR 카메라, IR은 infrared ray의 약자)
- 줌 기능 유무에 따른 분류 : 고정 카메라, 줌 카메라
- 회전 유무에 따른 분류 : 일반 카메라, PTZ 카메라, 스피드돔 카메라
- 조도에 따른 분류 : 일반 카메라, 저조도 카메라
영상전송하는 방식에 따라 아날로그 카메라와 네트워크 카메라가 분류는 얼마 전 포스팅하였습니다. 아래 링크를 참조하세요.
2022.01.21 - [제품] - CCTV시스템의 구성 - 촬상부, 전송부, 감시부
흔히 사용되는 카메라를 가지고 예를 들어보겠습니다.
예 1) 한화테크윈 HCD-7020RA 모델로 '4M AHD 아날로그 IR 돔 카메라'로 표기되어 있습니다.
'4M'는 해상도, 'AHD'는 아날로그 방식 카메라, 'IR' 은 적외선 기능 탑재, '돔'은 모양에 따른 분류로 카메라 규격을 알려줍니다.

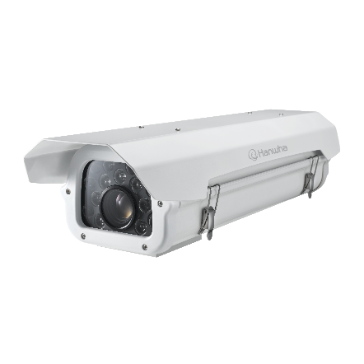

예 2) 한화테크윈 HCO-7070RA 모델로 '4M AHD 아날로그 IR Bullet 카메라'로 표기되어 있습니다.
'4M'는 해상도, 'AHD' 아날로그 방식의 카메라, 'IR' 적외선 탑재, 'Bullet'은 모양에 따른 분류로 카메라 규격을 알려줍니다.

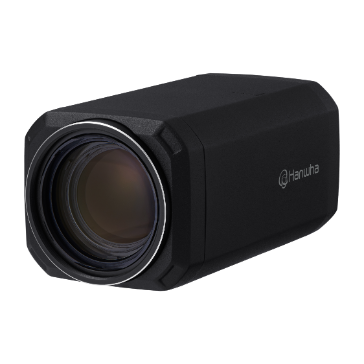

예2) 한화테크윈 HCZ-6321 모델로 '2M AHD 아날로그 32배 줌 카메라' 로 표기되어 있습니다.
'2M'는 해상도, 'AHD' 아날로그 방식의 카메라, '32배 줌'은 광학 32배 줌 배율이 탑재된 카메라임을 알 수 있습니다.
미리 확인에 두어야 할 설치 환경
위의 예를 보듯이 간단한 규격 확인을 통해 어떠한 제품인지 미리 예측할 수 있습니다. 카메라를 선택하려면 먼저 어디에 카메라를 설치할 건지 정해야 합니다. 카메라 위치가 정해지면 설치환경에 맞는 제품을 선택하게 되죠.
그런데 카메라 영상을 볼 때 화각은 어떻게 될까요? 요즘은 렌즈가 2.8mm인 광각 제품이 인기가 많은데 잘 모를 경우 좌우 화각이 90도로 생각하면 됩니다. 엘리베이터의 경우 3mm 렌즈 돔 카메라를 주로 사용하는데 모서리에 설치하는 이유는 각도가 90도이기 때문입니다. 그리고 줌 기능 카메라의 경우는 줌 배율에 따라 화각이 변하니 참고하시기 바랍니다.
- 옥내, 옥외
실외에 카메라를 설치할 경우 방수, 방진 기능이 탑재된 카메라를 선택해야 합니다. 주로 적외선 블릿 카메라를 선택하는데 대부분 기능이 탑재된 제품이 많습니다. 돔 카메라는 실내용이 많으니 주의해야 합니다. - 어두운 장소
카메라를 설치하는 장소가 어두울 경우가 있습니다. 이럴 경우에는 저조도 카메라나 적외선 카메라를 주로 사용하는데 적외선 카메라의 경우에는 적외선 모드 전환 시 최대 야간투시거리가 정해져 있습니다. - 줌 기능
영상 감시할 공간과 부득이 떨어진 곳에 카메라를 설치할 경우 줌 기능이 탑재된 카메라를 선택해야 합니다. 줌 렌즈의 경우 수동과 전동 두 가지 방식으로 나뉘는데 실시간으로 조작하지 않는다면 수동 줌을 선택합니다. 그리고 줌 배율은 카메라에 따라 상이하니 설치환경에 맞게 선택해야 합니다. - 회전 기능

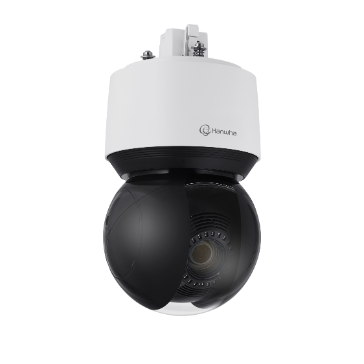

카메라를 좌우 회전할 수 있는 기능입니다. 방범카메라처럼 실시간 모니터링을 하며 관리하는 요원이 있을 경우 회전 기능의 카메라를 사용하는 경우가 많습니다. 옥내용과 옥외용으로 나뉘며 대부분 줌 기능이 탑재된 PTZ(Pan Tilt Zoom) 카메라가 대부분입니다.
설치장소별 카메라 선택
상품을 판매하는 소규모 매장에 CCTV 시스템을 설치한다고 가정하에 예를 들어 설명하겠습니다. 일반적으로 출입구, 카운터, 진열대, 창고, 주차공간 등에 카메라를 설치할 경우 다음 사항을 고려하여 카메라를 선택합니다.
- 출입구
매장 출입자 관리를 위해 카메라를 설치하는데 카메라 설치장소가 실내, 실외로 나뉩니다. 실외에 카메라를 설치한다면 방수·방진 기능이 탑재된 카메라를 선택하는 게 요령입니다. 주로 적외선 카메라가 많이 쓰이고 있습니다. 만약 실내라면 돔 카메라도
괜찮겠지요. - 카운터
계산을 하는 카운터는 현금출납기가 있는 곳으로 언제나 범죄의 표적이 될 수 있습니다. 주로 실내에 설치되는데 퇴근 후 도난까지 걱정한다면 적외선 돔 카메라를 추천합니다. - 진열대
상품 분실이 염려되는 공간으로 사각지대가 없이 설치하는 것이 중요합니다. 부득이 진열대와 거리가 먼 경우에는 줌 기능이 탑재된 카메라를 골라야 합니다. 적외선 돔 카메라를 추천합니다. - 창고
상품을 보관하는 창고는 어두운 경우가 많은데 야간 투시 거리가 멀리 나오는 적외선 돔 카메라를 추천합니다. - 주차공간
주차공간이 야외임을 감안할 때 방수 방진 기능이 탑재된 적외선 카메라를 추천합니다. 공간이 넓다면 최대 야간투시거리가 좋은 카메를 선택해야 합니다.
소규모 매장에 CCTV시스템을 설치할 경우 적외선 돔 카메라와 적외선 카메라 추천이 대부분입니다. 이유는 가성비 때문입니다. 박스카메라의 경우 하우징, 브라켓 등을 고려하면 구입비용이 상승하고, PTZ카메라의 경우는 고가인 경우가 대부분입니다. 고가의 카메라도 좋지만 설치환경에 맞는 적합한 제품을 선택하고 불필요한 낭비를 줄이는게 다가오는 탄소중립의 시대에 걸맞는 선택일 듯 합니다.
